МОК: | 1 комплект |
цена: | negotiable |
Стандартная упаковка: | Стандартная экспортная упаковка/конфигурационная упаковка |
способ оплаты: | T/T, L/C |

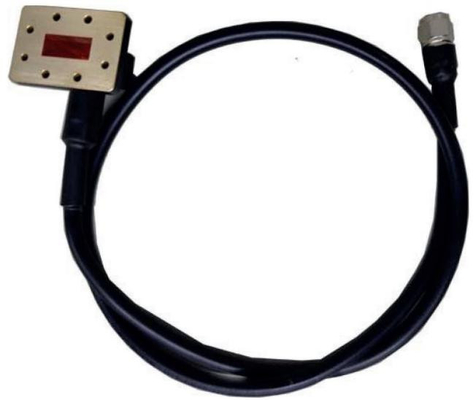

Гибкий волновод
Гибкие волноводы - это специализированные линии передачи, используемые в микроволновых системах для маршрутизации электромагнитных волн между компонентами.Они предлагают универсальность, чтобы изгибаться вокруг препятствий без значительной потери сигнала.Эти гибкие секции необходимы для настройки микроволновых систем,обеспечение оптимальной производительности и надежности в различных приложениях, включая телекоммуникационные, радарные и спутниковые системы.
Ключевые особенности
Универсальные размеры волноводов: удовлетворяет широкому спектру системных требований с размерами от WRD84 до WRD180.
Опции расширенной длины: предлагает длины до 600 мм, обеспечивая большую гибкость для настройки системы.
Низкий VSWR: характеризуется соотношением постоянных волн напряжения (VSWR) 1.3, обеспечивая минимальное отражение и потерю сигнала.
Виды скручиваемые и не скручиваемые: доступны как в гибкой скручиваемой, так и в не скручиваемой конструкции для удовлетворения различных потребностей в установке.
Управление высокой мощностью: разработан для управления высокими уровнями мощности, подходящих для требовательных микроволновых приложений.
Настраиваемые варианты фланца: обеспечивает дизайн крышки и канавки фланца, повышая механическую совместимость и легкость интеграции.
Быстрая доставка: гарантирует быстрые сроки доставки, удовлетворяя срочные потребности современных микроволновых коммуникационных проектов.
Области применения
Телекоммуникации: повышает гибкость планировки базовых станций сотовой связи, ретрансляторов и радиовещательного оборудования.
Радиолокационные системы: обеспечивают точную и эффективную передачу сигналов в радиолокационных установках управления воздушным движением, морских и метеорологических радиолокационных установках.
Спутниковая связь: позволяет адаптировать решения подключения для наземных станций и спутниковых восходящих/снизу.
Исследования и разработки: поддерживает экспериментальные установки в лабораториях, что позволяет создавать и модифицировать универсальные системы.
Военные и оборонные: обеспечивает надежные и гибкие варианты маршрутизации сигналов для мобильных коммуникационных блоков и систем электронной войны.
Фрег |
Интерфейс 1 |
Интерфейс2 |
Второй |
VSWR |
Потеря вставки |
Пиковая мощность | Мин Бенд Радлус |
МГц | мм | Макс | ДБ | КВт | мм | ||
5.9 ~ 7.1 |
BJ70 |
N |
1200 |
1.30 |
1.20 |
30 |
100 |
7.1 ~ 10.0 |
BJ84 |
N |
1200 |
1.30 |
1.20 |
30 |
100 |
7.1 ~ 10.0 |
BJ84 |
N |
900 |
1.30 |
0.90 |
30 |
100 |
X-диапазон |
Нестандартные |
SMA |
150 |
1.20 |
0.50 |
30 |
30 |
![]() |
